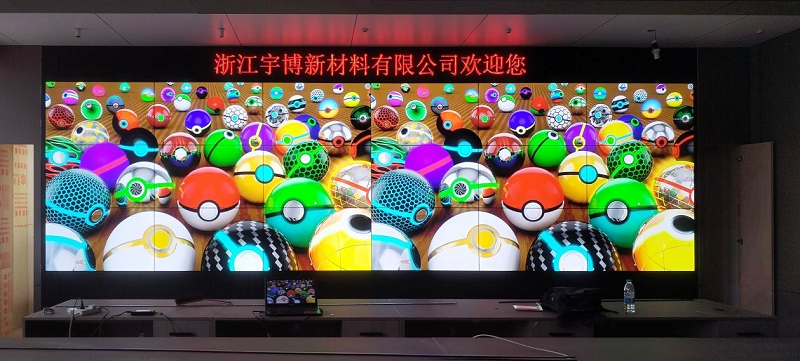

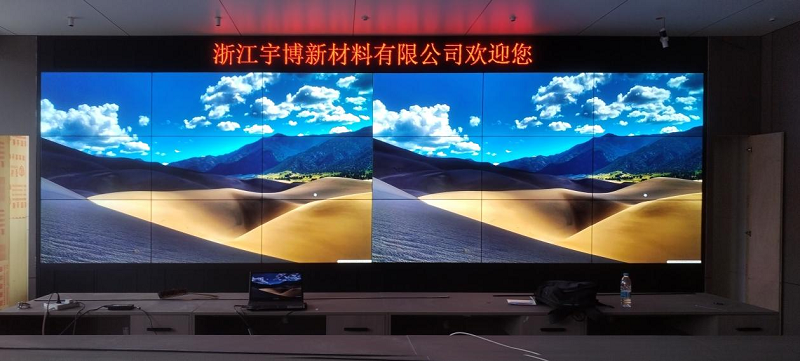

液晶拼接屏作為安防行業的最佳終端顯示設備在市場上備受矚目，隨著拼接技術的成熟液晶拼接屏的應用領域不斷拓展目前已經橫跨娛樂、政府、場館、交通、能源、金融、廣電等各個行業，在我們?nèi)粘９ぷ鳌⑸钪芯涂梢越?jīng)常看到液晶拼接屏的身影。

當液晶拼接屏在受到信號干擾時對于拼接屏畫面顯示會造成明顯的影響，比如當受到靜電干擾時大屏幕顯示畫面往往會出現有多線條波紋;當拼接屏的畫面上產生若干條間距相等的豎條干擾時通常是由于傳輸線的特性阻抗不匹配引起的故障現象。

一般產生干擾的原因有以下幾點：

1、視頻傳輸線的質量不好，特別是屏蔽性能差。

2、系統附近有很強的干擾源。

3、視頻電纜線的芯線與屏蔽網短路、斷路造成的故障。

4、傳輸線的特性阻抗不匹配引起的故障。

5、傳輸線引入的空間輻射干擾。

6、供電系統的電源而引起的故障。

在此就上述因素產生信號干擾時的解決方法做簡單簡析：

1、視頻傳輸線的質量問題。這類視頻線的線電阻過大，因而造成信號產生較大衰減也是加重故障的原因。此外，這類視頻線的特性阻抗不是75Ω以及參數超出規定也是產生故障的原因之一。

2、系統附近的干擾源太強。可以加強攝像機的屏蔽，以及對視頻電纜線的管道進行接地處理等。

3、視頻電纜線的芯線短路、短路。這種故障現象出現時，液晶拼接墻往往不會是整個系統的各路信號均出問題，而僅僅出現在那些接頭不好的路數上，只要認真逐個檢查這些接頭，就可以解決。

4、傳輸線的特性阻抗不匹配引起的故障。產生這種現象是由液晶拼接墻系統視頻電纜的特性阻抗和分布參數都不符合要求綜合引起的，這種情況可以采用一般靠"始端串接電阻"或"終端并接電阻"的方法來解決。

5、傳輸線引入的空間輻射干擾。這種情況的解決辦法是在系統建立時，對周邊環境有所了解，盡量設法避開或遠離輻射源。當無法避開輻射源時對前端及中心設備加強屏蔽，對傳輸線的管路采用鋼管并良好接地。

6、供電系統的電源問題。在正常的電源上迭加有干擾信號，遇到這種情況，只要對液晶拼接屏整個系統采用凈化電源或在線UPS供電就基本上可以得到解決。
